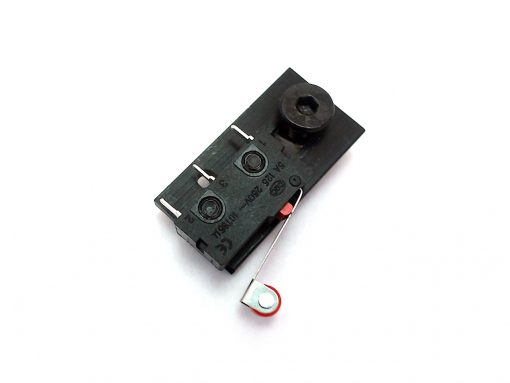

Micro interruptor switch de límite / Limit Switch

Dentro de los componentes electrónicos, se encuentra el interruptor de límite mecánico o sensor de contacto, también conocido como final de carrera, puesto al final del recorrido o parte de un elemento móvil; por ejemplo en un sistema lineal con tornillo Acme con el objetivo de enviar señales cuando llega al límite de movimiento, que se mandan al controlador CNC.

Estos sensores tienen dos tipos de funcionamiento: modo contacto cerrado (NC) y modo contacto abierto (NO). En el modo contacto cerrado el sensor se activa cuando el elemento a controlar tiene una tara que hace que el eje se eleve y conecte el objeto móvil con el contacto cerrado (NC). En general se usan modo contacto cerrado (NC) para los sensores de límite. El modo contacto abierto es la inversa del modo anterior, cuando el objeto controlado tiene un saliente que empuje el eje hacia abajo, forzando el resorte de copa y haciendo que se cierre el circuito. En este modo cuando el muelle falla, y se rompe, se permanece desactivado.

• Modelo: KW12
• Dos funciones con 3 conectores para NO/NC
• Máximum Corriente: 0.5A
• Máximum Voltaje: 125vDC/250VAC
• Dimensiones interruptor: 20x15x6mm
• Dimensiones placa: 33x17x3mm
• Peso: 35g
• Placa de montaje maquinada CNC
• Interruptor: Hecho en China
• Placa de montaje y tonillos: Hecho en EUA

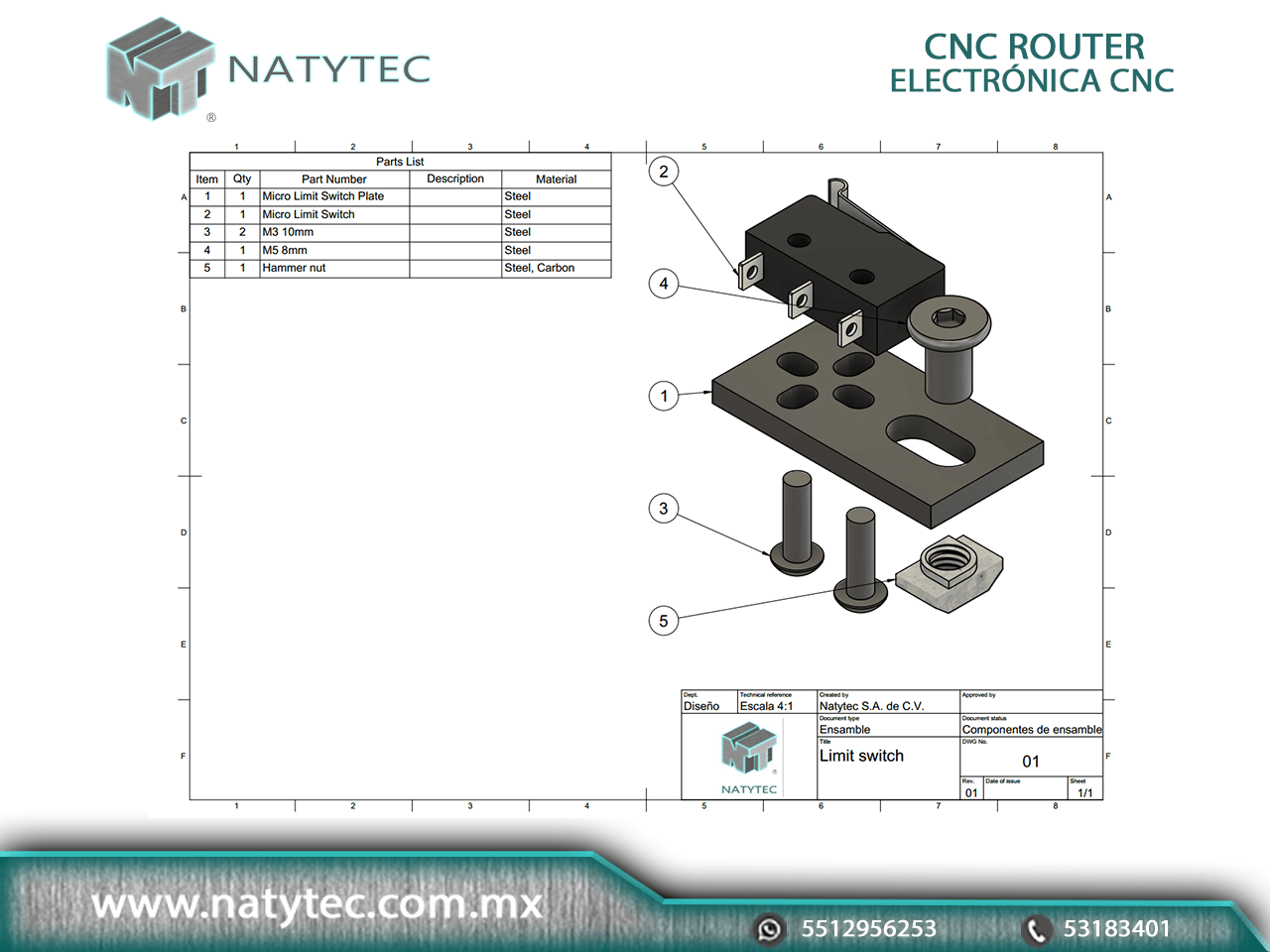

LISTA DE COMPONENTES QUE INCLUYE  EL INTERRUPTOR DE LÍMITE MECÁNICO KIT
