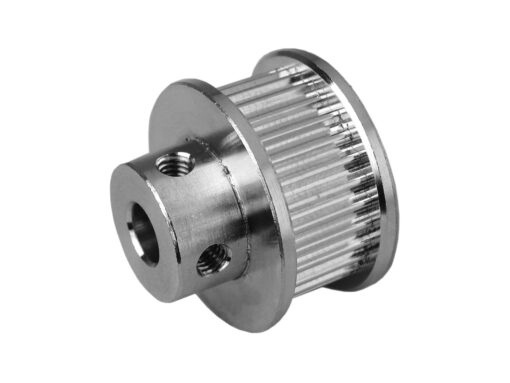

Polea de sincronización GT2 30d

La polea de sincronización GT2 2GT 5mm 14d 20d 30d es de calidad, hecho de aluminio, y perfecto para sus proyectos de automatización o CNC. La polea de sincronización GT2, también conocido como 2GT, de 30 dientes (30d) está diseñado de manera que la correa dentada funciona con la guía lineal OpenBuilds V-Slot o C-Beam, ajustada a cada lado de 20mm del perfil de extrusión, que permite un sinnúmero de aplicaciones lineales en combinación con un motor a pasos NEMA17.

La polea de sincronización GT2 viene con un agujero para el eje de 5mm (0.197″) pero se puede agrandar fácilmente para adaptar al eje de 6.35mm (0.25″). El motor a pasos NEMA17 viene con un eje de 5mm y así combina esta polea perfectamente. El modelo GT2 (2GT) se usa con correas o bandas dentadas de sincronización GT2.

CARACTERÍSTICAS

• Soporte correas dentadas hasta 6.35mm (1/4″) de ancho.
• Bordes a ambos lados
• Material: aluminio
• Eje: 5.00mm ±0.1mm (0.197″ ±0.004″)
• Tamaño tornillos: M3 – 4mm
• Material tornillo: Aleación de acero
• Acabado tornillo: Óxido negro
• Dureza tornillo: 6.8
• Usa llave Allen de 1.5mm
• Maquinada CNC
• Hecho en China

Tamaño 14 dientes:

• Diámetro polea: 8.65mm ±0.1mm (0.341″ ±0.004″)
• Ancho total: 14.00mm ±0.1mm (0.551″ ±0.004″)
• Diámetro total: 11.52mm ±0.1mm (0.454″ ±0.004″)
• Peso con tornillos: 11.0g ±5%

Tamaño 20 dientes:

• Diámetro polea: 12.47mm ±0.1mm (0.491″ ±0.004″)
• Ancho total: 14.00mm ±0.1mm (0.551″ ±0.004″)
• Diámetro total: 16.00mm ±0.1mm (0.623″ ±0.004″)
• Peso con tornillos: 19.5g ±5%

Tamaño 30 dientes:

• Diámetro polea: 18.84mm ±0.1mm (0.742″ ±0.004″)
• Ancho total: 17.50mm ±0.1mm (0.689″ ±0.004″)
• Diámetro total: 22.00mm ±0.1mm (0.866″ ±0.004″)
• Peso con tornillos: 29g ±5%

CALCULADORA

Antes de empezar a trabajar con su proyecto, debes que programar los pasos del motor por cada eje. En este caso usamos un tornillo husillo trapezoidal Acme Tr8x8 con 4 entradas. En común usamos motores a pasos con un paso de 1.8º, 200 pasos en un giro de 360º. El conductor del motor por lo general da un división de 1/4 o 1/8 (microstepping). Ahorita queremos calcular cuantos pasos son requeridos por un avance (A) de 1mm. Para ayudar de calcular este avance se puede usar una calculadora como la de Joseph Prusa. Entrando en la página se ve el título: “Steps per millimeter – leadscrew driven systems”; Ahí ponemos, igual como en la imagen de ejemplo, los datos del motor y driver. “Pitch presets” solo es un seleccionadora de Acme/tornillo/husillo pre-configurado. Como insertamos los valores manualmente se puede olvidar del pre-configuración.
