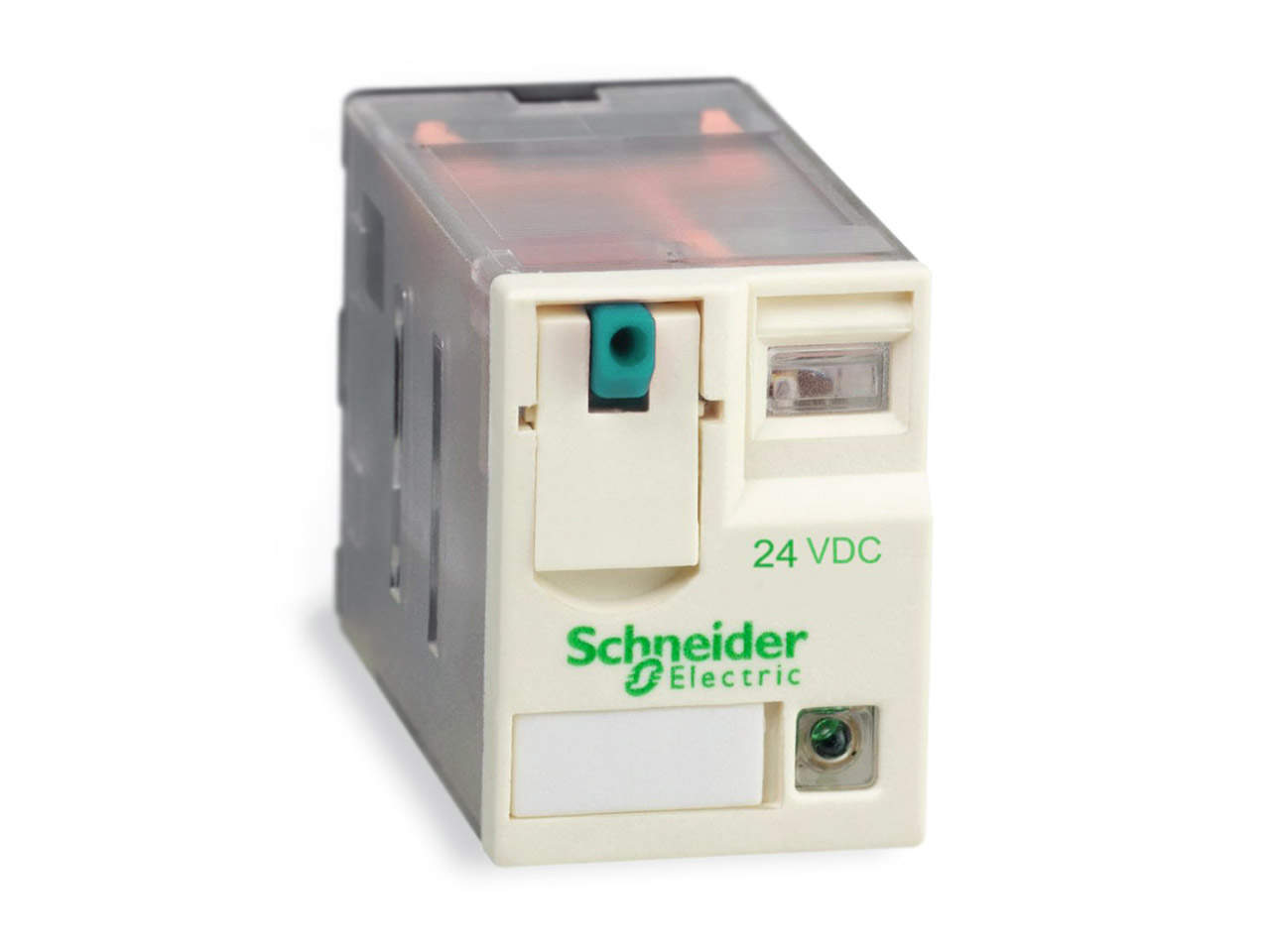

El relé miniatura Schneider Electric Zelio RXM2AB2BD con LED se pueden utilizar para aumentar las funciones de los gabinetes eléctricos, particularmente útil para aplicaciones industriales, equipo de máquina, construcción, CNC, automatización y climatización. El Relé incluye la base de 10A RXZE2M114M con terminales de tornillo. Dos contactos de NC/NO (2 C/O) puede ser utilizado en un variedad de aplicaciones. Estos son relés industriales y no debe de ser confundido con relés de menos calidad que en general se usan para aplicaciones de Arduino.
CARACTERÍSTICAS
- Zelio Plug-in miniature relay + socket, RXM + RXZ
- 24VDC control circuit voltage
- 2…26.4VDC rated operational voltage limits
- Terminals:
- Connector, flexible cable with cable end 1 x 0.25…1 x 2.5mm²/AWG22…AWG14
- Connector, flexible cable with cable end 2 x 0.25…2 x 1mm²/AWG22…AWG17
- Connector, solid cable without cable end 1 x 0.5…1 x 2.5mm²/AWG20…AWG14
- Connector, solid cable without cable end 2 x 0.5…2 x 1.5mm²/AWG20…AWG16
- 17VDC, 10mA minimum switching
- 250VAC/VDC Maximum switching voltage
- 3000VA on AC circuit, 336W on DC circuit maximum switching capacity
- Operating rate <= 20 cyc/mn (under load), <= 300 cyc/mn (no-load)
- Mechanical durability 10000000 cycles
- Electrical durability 100000 cycles for resistive load
- Resistive rated load 12A @ 250VAC, 12A @ 28VDC
- Average consumption 0.9W, DC circuit
- Average consumption 1.2VA, AC circuit
- Drop-out voltage threshold >= 0.1 Uc (DC), >= 0.15 Uc (AC)
- 20ms between coil de-energisation and making of the Off-delay contact, or, coil energisation and making of the On-delay contact (AC/DC), operating time
- 650Ω, DC circuit @ 20°C, ±10% average resistance
- Protection category RT I
- With status LED
- Control type: Pushbutton
- Utilisation coefficient 20%
- [Ithe] conventional enclosed thermal current: 12A @ <= 55°C (relay)
- [Ith] conventional free air thermal current 10A (socket)
- [Ui] rated insulation voltage 250V conforming to IEC, 300V conforming to CSA, 300V conforming to UL (relay)
- [Ue] rated operational voltage < 250V (socket)
- [Uimp] rated impulse withstand voltage 4 kV conforming to IEC 61000-4-5
- Tightening torque socket screws <= 1N.m (M3)
- Fixing by screw mounting on panel, or, Clip-on mounting on 35mm symmetrical DIN rail
- Silver alloy (Ag/Ni) contacts material
- [Ie] rated operational current 12A (AC-1/DC-1) conforming to UL, 12A (AC-1/DC-1) NO conforming to IEC, 6A (AC-1/DC-1) NC conforming to IEC
- Dielectric strength 1500VAC (between contacts), 1550VAC (between coil and contact), 1550VAC (between poles), 2500VAC (socket)
- CSA y UL product certifications
- CSA C22-2 No 14, EN/IEC 61810-1 (iss. 2), UL 508 standards (relay), IEC 61984 standard (socket)
- -40…85°C ambient air temperature for storage
- -40…55°C ambient air temperature for operation
- Vibration resistance 3gn (f = 10…150Hz), amplitude ±1mm (on opening) conforming to EN/IEC 60068-2-27, 5gn (f = 10…150Hz), amplitude ±1mm (on closing) conforming to EN/IEC 60068-2-27
- Shock resistance 15gn on closing conforming to EN/IEC 60068-2-27, 15gn on opening conforming to EN/IEC 60068-2-27
- Degree of protection: IP40 conforming to EN/IEC 60529 (relay), IP20 conforming to EN/IEC 60529 (socket)
- RoHS EUR compliant, conformity date 0801
- Peso: 93g
- Tamaño: 80 x 27 x 74mm (3.15 x 1.06 x 2.91″)
EJEMPLO DE USO (ELECTRÓNICA)
- Equipos de construcción
- Tecnología de manejo de materiales
- Maquinaria para la madera
- Herramientas de máquina
- Máquinas de moldeo por inyección
- Recorridos largos
- La industria de semiconductores
- Teatro y la industria del entretenimiento
- Vehículos
TIEMPO DE ENTREGA
Los plazos de entrega oscilan entre 4 y 11 días hábiles, incluyendo el servicio de mensajería, a partir de la confirmación de pago y preparación del envío. Estos plazos son orientativos y Natytec SA de CV se reserva el derecho de demorarlos por cuestiones ajenas a la empresa. En todo caso siempre intentaremos acortar al máximo los plazos de envío para procurar una rápida y eficiente recepción de los pedidos.
